    VTA83K20 空心角度传感器(单圈)


    VTA83K20空心角度传感器是一种一体化、中空式、经济型、磁绝对角度传感器,采用维特森科技-角度检测磁干扰屏蔽本体加固技术设 计。每个产品出厂都拥有独一无二的磁场标定数据,即使在振动、冲击、油污等恶劣的环境下也可实现对0~360°范围绝对角度位移数值的高可靠性测量。

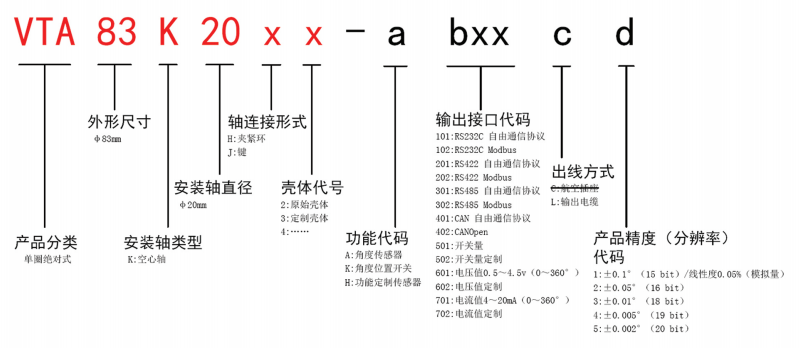

    型号规则

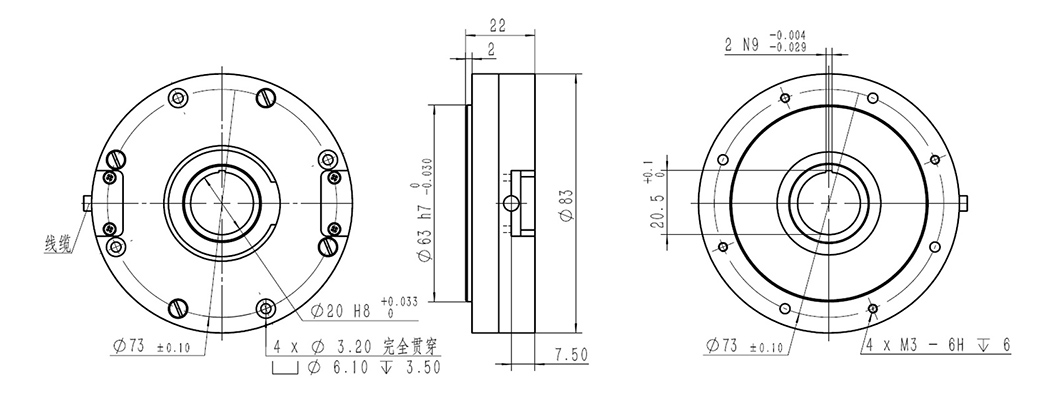

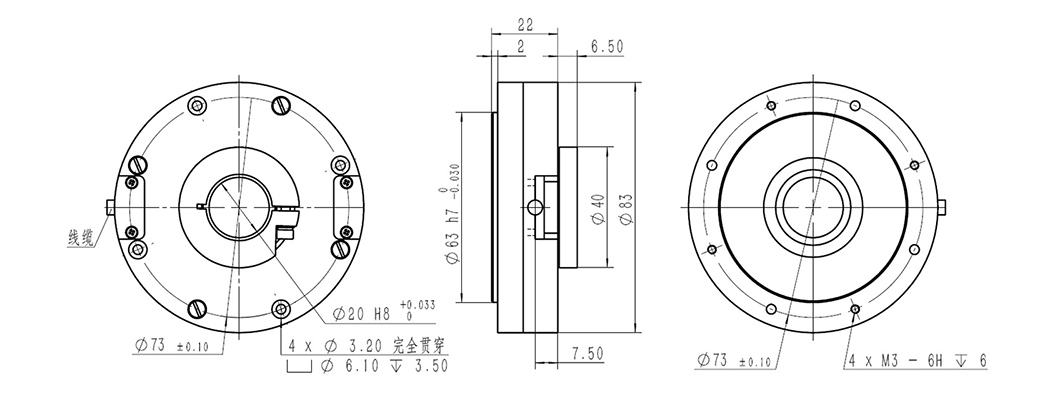

    外形尺寸图

    夹紧环连接


    键连接




    可选配件:安装支架尺寸(X2)

    外观:

    ● 外形特征:中空式本体同步法兰,硬铝合金外壳。

    ● 转轴形式:同心轴通孔,夹紧环/键连接形式(二选一)。

    ● 安装方式:本体通孔螺丝紧固或加装安装支架紧固。

      ● 外壳颜色:黑色或其它定制颜色。

      ● 表面处理:喷砂氧化或喷漆。

      ● 出线方式:1m黑色8芯屏蔽电缆。


    特点:

     ● 自主“磁阵列检测”技术,输出线性优异。

     ● 绝对角度输出, 即读即用,无累积误差。

     ● 非接触式测量,避免了使用过程中的磨损,使用寿命长,免维护。

     ● 串行通信,可实现多种通信协议,方便连接各种上位机设备。

     ● 宽工作电压,低消耗电流。

     ● 零位可设定,安装方便,无需找零。

      ● 2路可编程开关输出信号,能轻松实现行程限位及安全保护功能。
